Compabloc তাপ এক্সচেঞ্জারটি তরঙ্গযুক্ত প্লেটগুলির একটি স্ট্যাকের সমন্বয়ে গঠিত যা গরম এবং ঠান্ডা চ্যানেলগুলিকে বিকল্পভাবে গরম এবং ঠান্ডা চ্যানেলগুলি গঠনের জন্য একত্রিত করা হয়।প্লেটগুলি স্থায়িত্ব এবং দীর্ঘ সেবা জীবন নিশ্চিত করার জন্য স্টেইনলেস স্টীল বা অন্যান্য জারা-প্রতিরোধী উপকরণ থেকে তৈরি করা হয়.

একটি কমপাব্লোক তাপ এক্সচেঞ্জারের তাপ স্থানান্তর প্রক্রিয়াটি উভয়ই পরিবাহী এবং কনভেকশনের মাধ্যমে ঘটে।তরল এবং প্লেট পৃষ্ঠের মধ্যে যোগাযোগ এলাকা বৃদ্ধি করে তাপ স্থানান্তর বৃদ্ধি.

ডিজাইন

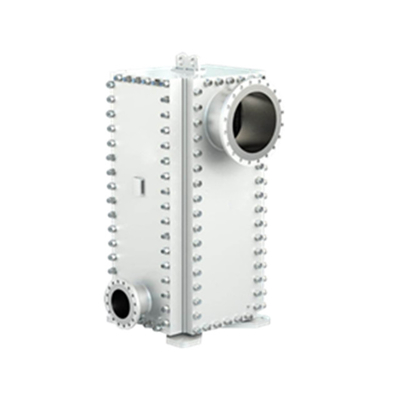

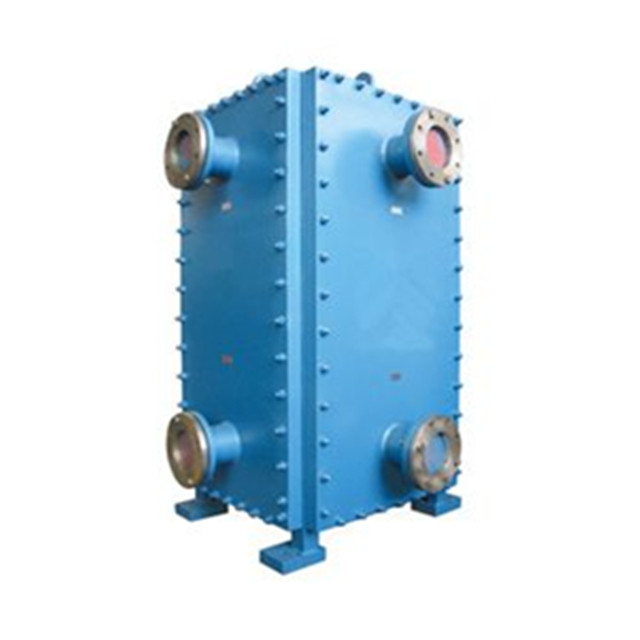

কমপাব্লোকের কেন্দ্রস্থল হল 316L স্টেইনলেস স্টীল এবং অন্যান্য উচ্চ মানের উপকরণ থেকে তৈরি তরঙ্গযুক্ত তাপ-প্রবাহিত ওলাটের একটি স্ট্যাক।প্লেটগুলি লেজার ওয়েল্ডেড (মডেল CP30 এবং উপরে) এবং একটি কর্প্যাক্ট কোর গঠন করেএই কোরটি চারটি কোণার গার্ড, উপরের এবং নীচের মাথা এবং চারটি পাশের প্যানেল দ্বারা আবদ্ধ এবং সমর্থিত।
এই উপাদানগুলি একসাথে বোল্ট করা হয় এবং পরিদর্শন, পরিষেবা এবং পরিষ্কারের জন্য দ্রুত বিচ্ছিন্ন করা যেতে পারে।
ডিজাইনটি একক বা মাল্টি-পাস বিন্যাসে কনফিগার করা যেতে পারে, যা তরল থেকে তরল বা দ্বি-ফেজ কাজের জন্য সম-বর্তমান বা প্রতি-বর্তমান অপারেশন।

প্রক্রিয়া অপ্টিমাইজেশান
কমপাব্লোকের অনন্য নকশা ধারণাটির কারণে প্রক্রিয়া অপ্টিমাইজেশান এবং নমনীয়তার সম্ভাবনা সীমাহীন।Compabloc উভয় একক-পাস বা মাল্টি-পাস কনফিগারেশন সঙ্গে ডিজাইন করা যেতে পারে. তাপমাত্রা ক্রস ছাড়া ঘনীভবন, পুনরায় উষ্ণতা এবং তরল থেকে তরল দায়িত্বের জন্য, একক-পাস কনফিগারেশন তার মোট ক্রস-প্রবাহের সাথে উপযুক্ত।বড় ক্রস প্রবাহ এলাকা এবং সংক্ষিপ্ত প্রবাহ পথ নিম্ন চাপ condensing দায়িত্ব উপযুক্ত এবং খুব কম চাপ ড্রপ অনুমতিএকটি মাল্টি-পাস কনফিগারেশন তাপমাত্রা ক্রস এবং কাছাকাছি তাপমাত্রা পদ্ধতির সঙ্গে দায়িত্বের জন্য উপযুক্ত।

বর্তমানে সাতটি প্লেট ফ্যামিলি মডেল রয়েছে যার তাপ স্থানান্তর এলাকা 0 থেকে শুরু করে।7 থেকে 840 m2 প্রতি ইউনিট এবং প্রতিটি মডেল বিভিন্ন সংখ্যক প্লেট সঙ্গে modularized হয় যে কোন দায়িত্বের জন্য সেরা ফিট অনুমতি.

নকশা ধারণা দুটি সার্কিট উপর পাস বিভিন্ন সংখ্যা অনুমতি দেয়, এইভাবে গরম পাশ এবং ঠান্ডা পাশের মধ্যে প্রবাহ হার বড় পার্থক্য সম্ভব।বিভ্রান্তিকর সহজেই একটি নতুন দায়িত্ব উপযুক্ত যদি প্রবাহ হার বা তাপমাত্রা পরিবর্তন পুনরায় সাজানো যেতে পারে৩ সেন্টিগ্রেড (৫.৪ ফারেনহাইট) পর্যন্ত ঘনিষ্ঠ তাপমাত্রা অর্জন করা যায়।
Compabloc উল্লম্বভাবে মাউন্ট করা যেতে পারে, স্বাভাবিক তরল থেকে তরল দায়িত্ব, সাব-কুলিং এবং গ্যাস কুলিং দায়িত্ব সঙ্গে condensation, বা অনুভূমিকভাবে, অধিকাংশ condensation দায়িত্ব জন্য,উচ্চতা সীমাবদ্ধ হলে পুনরায় ফুটানোর বা তরল থেকে তরল শুল্ক.
