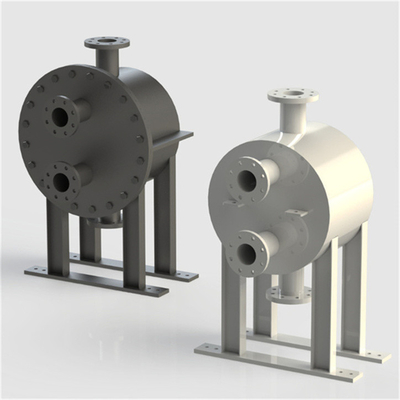

অপচয়িত তাপ পুনরুদ্ধারের জন্য ডেসুপারহিটার হিসাবে ব্যবহৃত সম্পূর্ণভাবে ঝালাই প্লেট এবং শেল তাপ এক্সচেঞ্জার

প্লেট এবং শেল তাপ এক্সচেঞ্জার হল একটি তাপ এক্সচেঞ্জার যার মধ্যে প্লেট টিউব একটি তাপ স্থানান্তর উপাদান হিসাবে ব্যবহৃত হয়, যা শীট তাপ এক্সচেঞ্জার নামেও পরিচিত। এটি মূলত দুটি অংশ নিয়ে গঠিতঃপ্লেট টিউব বান্ডিল এবং শেল (চিত্র)ঠান্ডা গঠিত ল্যাটের জোড়াগুলির যোগাযোগের পয়েন্টগুলি একটি প্লেট টিউব গঠনের জন্য একত্রিত হয় যা একাধিক সমতল প্রবাহ চ্যানেল রয়েছে।বিভিন্ন প্রস্থের অনেক প্লেট একটি নির্দিষ্ট ক্রমে সাজানো হয়. প্লেট এবং টিউবগুলির মধ্যে দূরত্ব বজায় রাখার জন্য, সংলগ্ন প্লেট এবং টিউবগুলির উভয় প্রান্তে ধাতব স্ট্রিপগুলি সন্নিবেশ করান এবং তাদের একসাথে ওয়েল্ড করুন। প্লেট টিউবের দুটি প্রান্ত একটি টিউব প্লেট গঠন করে,যাতে অনেক প্লেট টিউব দৃঢ়ভাবে একসঙ্গে একটি প্লেট টিউব বান্ডিল গঠন করতে সংযুক্ত করা হয়. টিউব বান্ডেলের শেষ মুখটি শেলটিতে একত্রিত ফ্ল্যাট রানার প্লেট টিউব বান্ডেলের একটি সংখ্যা উপস্থাপন করে,এবং লম্বা প্রসারিত পার্থক্য এটি এবং শেল মধ্যে স্লাইডিং সীল দ্বারা নির্মূল করা হয়. সরঞ্জামের অংশটি সাধারণত বৃত্তাকার, তবে আয়তক্ষেত্রাকার, ষড়ভুজ ইত্যাদি। তরল এ প্লেটের ভিতরে প্রবাহিত হয় এবং তরল বি শেলের ভিতরে প্লেট এবং টিউবগুলির মধ্যে প্রবাহিত হয়।

প্লেট এবং শেল তাপ এক্সচেঞ্জার শেল এবং টিউব তাপ এক্সচেঞ্জার এবং প্লেট তাপ এক্সচেঞ্জারের মধ্যে একটি কাঠামোগত ফর্ম যা উভয় সুবিধা বিবেচনা করেঃ

1 প্লেটটি তাপ স্থানান্তর পৃষ্ঠ হিসাবে, তাপ স্থানান্তর দক্ষতা ভাল। তাপ স্থানান্তর সহগটি শেল এবং টিউব তাপ এক্সচেঞ্জারের প্রায় 2 গুণ।

2 কমপ্যাক্ট কাঠামো, ছোট আকার।

3 তাপমাত্রা প্রতিরোধের, চাপ প্রতিরোধের, সর্বোচ্চ কাজের তাপমাত্রা 800°C পর্যন্ত, সর্বোচ্চ কাজের চাপ 6.3 mpa পর্যন্ত।

4 সমতল চ্যানেলে তরল উচ্চ গতিতে প্রবাহিত হয়, এবং প্লেট পৃষ্ঠ মসৃণ, স্কেল করা সহজ নয়, প্লেট বান্ডিলটি সরানো যেতে পারে, এবং পরিষ্কার করাও সুবিধাজনক। তবে,এই তাপ এক্সচেঞ্জারের উত্পাদন প্রক্রিয়া শেল এবং টিউব তাপ এক্সচেঞ্জারের তুলনায় আরো জটিল, এবং ঢালাই পরিমাণ বড় এবং প্রয়োজনীয়তা উচ্চ, তাই তার জনপ্রিয়তা এবং অ্যাপ্লিকেশন সীমিত। শেল এবং প্লেট তাপ এক্সচেঞ্জার শিল্প খাত যেমন রাসায়নিক,কাগজসাধারণ পণ্যগুলি প্রধানত খাদ্য, ওষুধ এবং অন্যান্য প্রক্রিয়াকরণ শিল্পে ব্যবহৃত হয় যার জন্য ভাল তাপ স্থানান্তর দক্ষতা এবং স্বল্প থাকার সময় প্রয়োজন।
