বাওড হিট এক্সচেঞ্জার সরঞ্জাম কো, লিমিটেড

|
| Place of Origin: | China |
| পরিচিতিমুলক নাম: | Baode |
| সাক্ষ্যদান: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| মূল্য: | USD 50-1000per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

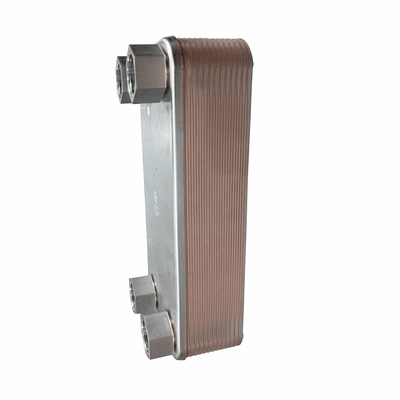

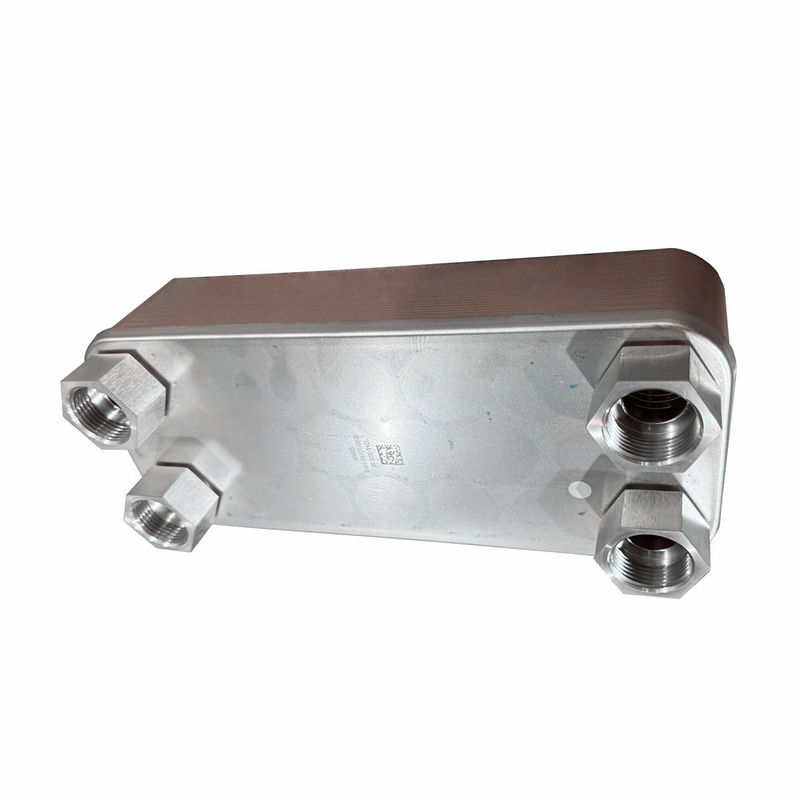

উচ্চ মানের প্লেট টাইপ তাপ এক্সচেঞ্জার কম্প্যাক্ট ব্রেইজড প্লেট তাপ এক্সচেঞ্জার
বর্ণনা
ব্রেইজড প্লেট তাপ এক্সচেঞ্জার একটি দক্ষ, কম্প্যাক্ট এবং হালকা ওজন তাপ বিনিময় সরঞ্জাম, যা ব্যাপকভাবে অনেক শিল্পে ব্যবহৃত হয়।এটি প্লেট মধ্যে welded এবং সিল যোগাযোগ ব্যবহার করে তাপ স্থানান্তর এবং বিনিময় উপলব্ধি.
প্রথমত, কাজের নীতি
ব্রেইজড প্লেট তাপ এক্সচেঞ্জারের কাজের নীতি মূলত তাপ এক্সচেঞ্জ প্লেটগুলির মধ্যে তাপ স্থানান্তর প্রক্রিয়াটির উপর ভিত্তি করে। সরঞ্জামটি বেশ কয়েকটি সমান্তরাল শীট নিয়ে গঠিত,যেগুলো ব্রেইজিং প্রক্রিয়ার মাধ্যমে সংযুক্ত. তাপ বিনিময় তরল একপাশে একটি চ্যানেল দিয়ে প্রবাহিত হয়, যখন শীতল তরল অন্যপাশে একটি চ্যানেল দিয়ে প্রবাহিত হয়। যখন দুটি তরল প্লেটের যোগাযোগের পয়েন্টে মিলিত হয়,তাপ উচ্চ তাপমাত্রার তরল থেকে নিম্ন তাপমাত্রার তরল থেকে প্লেট মাধ্যমে স্থানান্তরিত হয়, তাপ স্থানান্তর এবং বিনিময় সম্পন্ন।
দ্বিতীয়ত, কাঠামোগত বৈশিষ্ট্য
1কমপ্যাক্ট ডিজাইনঃ ব্রেইজড প্লেট তাপ এক্সচেঞ্জার কমপ্যাক্ট ডিজাইন ব্যবহার করে, এটি একটি খুব ছোট স্থান দখল করে, সীমিত স্থান অনুষ্ঠানের জন্য উপযুক্ত। ঐতিহ্যগত তাপ এক্সচেঞ্জ সরঞ্জাম তুলনায়,এটি আকার এবং ওজন উভয়ই হালকা, এবং ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ।
2. দক্ষ তাপ স্থানান্তরঃ প্লেট এবং প্লেটের মধ্যে ldালাই যোগাযোগের কারণে, উচ্চতর তাপ স্থানান্তর দক্ষতা অর্জন করা যেতে পারে।ব্রেইজযুক্ত প্লেট তাপ এক্সচেঞ্জার উচ্চ তাপ পরিবাহিতা এবং কম তাপ প্রতিরোধের আছে, যার ফলে তাপ এক্সচেঞ্জারের শক্তি দক্ষতা বৃদ্ধি পায়।
3. শক্তিশালী চাপ প্রতিরোধেরঃ ব্রাজিং প্রক্রিয়া দ্বারা সংযুক্ত প্লেট তাপ এক্সচেঞ্জার শক্তিশালী চাপ প্রতিরোধের আছে এবং উচ্চ চাপ এবং উচ্চ তাপমাত্রা পরিবেশ প্রতিরোধ করতে পারেন।
| মডেল | বিএল২৬ |
| প্রস্থ, A [মিমি] | 111 |
| উচ্চতা, বি [মিমি] | 310 |
| দৈর্ঘ্য, E [মিমি] | ১০+২.৩৬n |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 50 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 250 |
| সর্বাধিক চাপ [এমপিএ] | 3 |
| সর্বাধিক প্রবাহের হার [M3/h] | 8.1 |
| ওজন [কেজি] | 1.3+0.12n |
মডেল
বিএল১
| মডেল | বিএল১৪ | বিএল২০ | বিএল২৬ | BL26C | BL50 | বিএল৯৫ |
| প্রস্থ, A [মিমি] | 78 | 76 | 111 | 124 | 111 | 191 |
| উচ্চতা, বি [মিমি] | 206 | 310 | 310 | 304 | 525 | 616 |
| দৈর্ঘ্য, E [মিমি] | 9+2.3n | 9+2.3n | ১০+২.৩৬n | ১৩+২.৪n | ১০+২.৩৫এন | ১১+২.৩৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 42 | 42 | 50 | 70 | 50 | 92 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 172 | 282 | 250 | 250 | 466 | 519 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 3 | ৩/৪।5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| ওজন [কেজি] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| মডেল | বিএল১২০ | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| প্রস্থ, A [মিমি] | 246 | 307 | 321 | 429 | 248 | 322 |
| উচ্চতা, বি [মিমি] | 528 | 696 | 738 | 1398 | 495 | 739 |
| দৈর্ঘ্য, E [মিমি] | ১৩+২.৩৬n | ১৩+২.৭৫এন | ১৩+২.৭n | 22+2.78n | ১০+২.১৫n | ১৩+২.৫৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 456 | 567 | 603 | 1190 | 405 | 631 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 2.1 | 1.5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| ওজন [কেজি] | 7.২+০.৫২এন | 12.5+0.72n | ১৩+০.৭৫এন | 31.8+1.73n | 6.5+0.37n | ১৩+০.৭৮n |
