বাওড হিট এক্সচেঞ্জার সরঞ্জাম কো, লিমিটেড

|
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Baode |
| সাক্ষ্যদান: | CE/UL |
| মডেল নম্বার: | BH100 সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ: | ১টি ইউনিট |
|---|---|
| মূল্য: | USD 300-1000 per Unit |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | ১৪-১৮ কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | ৫০০ ইউনিট/মাস প্রতি ইউনিট |
| পণ্যের নাম: | BH100 স্টেইনলেস স্টীল প্লেট এবং ফ্রেম তরল শীতল তাপ এক্সচেঞ্জার উচ্চ মানের সঙ্গে গ্যাসকেট প্লেট তাপ এ | প্রয়োগ: | তরল থেকে তরল তাপ বিনিময় |
|---|---|---|---|
| কাঠামোর উপাদান: | কার্বন ইস্পাত | প্লেট উপাদান: | স্টেইনলেস স্টীল, টিআই |
| গ্যাসকেট: | NBR/EPDM/VITON | শক্তি: | 300 - 800 কিলোওয়াট |
| ব্যবহারিক প্রয়োগ: | সিআইপি হিটিং, ওয়াইন টেম্পারিং |

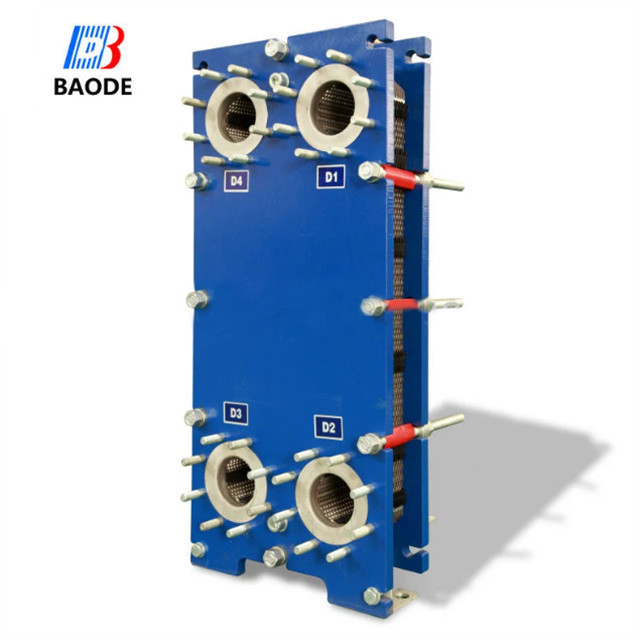

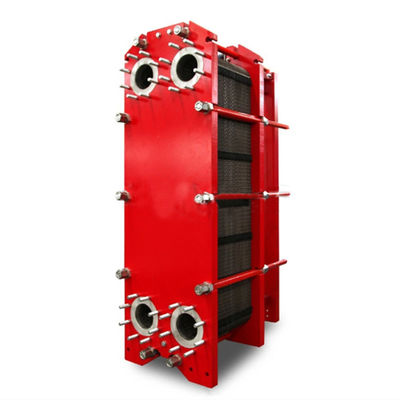

BH100 স্টেইনলেস স্টীল প্লেট এবং ফ্রেম তরল শীতল তাপ এক্সচেঞ্জার উচ্চ মানের সঙ্গে গ্যাসকেট প্লেট তাপ এক্সচেঞ্জার
গ্যাসকেট প্লেট তাপ এক্সচেঞ্জার একটি ধরনের তাপ এক্সচেঞ্জার। এটি উচ্চ তাপ স্থানান্তর সহগ দ্বারা চিহ্নিত করা হয়; মেরামত এবং পরিষ্কার করা সহজ; কম fouling সহগ; কম্প্যাক্ট গঠন, ছোট পদচিহ্ন,হালকা ওজন; তাপ স্থানান্তর এলাকা বা প্রক্রিয়া সমন্বয় পরিবর্তন করা সহজ; শেষ তাপমাত্রা পার্থক্য ছোট।
পরিচিতি
এটি একটি নির্দিষ্ট ব্যবধানে স্ট্যাম্পযুক্ত corrugated শীট অনেক তৈরি করা হয়, চারপাশে gaskets দ্বারা সীল, এবং ফ্রেম এবং সংকোচন স্পাইরাল দ্বারা superimposed,প্লেট এবং gasket চার কোণ গর্ত একটি তরল বিতরণ নল এবং একটি সংগ্রহ নল গঠিত, গরম এবং ঠান্ডা তরল যুক্তিসঙ্গতভাবে পৃথক করে, যাতে এটি প্রতিটি প্লেটের উভয় পাশে প্রবাহ চ্যানেলে প্রবাহিত হয়, তাপ বিনিময় জন্য প্লেট মাধ্যমে।
কাজের নীতি
গ্যাসকেট প্লেট তাপ এক্সচেঞ্জারটি গ্যাসকেট প্লেটে চারটি কোণ গর্ত সহ ধাতব প্লেটগুলির একটি সেট নিয়ে গঠিত যাতে গরম এবং ঠান্ডা উভয় মিডিয়া পাস করতে পারে। যখন একত্রিত হয়,একটি প্লেট এবং বি প্লেট বিকল্পভাবে সাজানো হয়, প্লেটগুলির মধ্যে একটি নেটওয়ার্ক চ্যানেল গঠিত হয়, এবং সিলিং প্যাড তাপ এক্সচেঞ্জারে গরম এবং ঠান্ডা মিডিয়া সিল করে, মিশ্রণ ছাড়াই গরম এবং ঠান্ডা মিডিয়াকে যুক্তিসঙ্গতভাবে পৃথক করে।চ্যানেলের মধ্যে, ঠান্ডা এবং গরম তরল প্রবাহ বিরতিতে, প্রয়োজন অনুযায়ী, দেয়াল তাপ বিনিময় মাধ্যমে ঠান্ডা এবং গরম তরল প্রবাহ প্রক্রিয়ায়, বিপরীত প্রবাহ বা প্রবাহ বরাবর হতে পারে,যাতে পছন্দসই প্রভাব অর্জন করা যায়.
| মডেল | BH100B / BH100H | |
| ক্রস রেফারেন্স | এম১০এম, এম১০বি | |
| উচ্চতা, এইচ [মিমি] | 1084 | 1084 |
| প্রস্থ, W [মিমি] | 470 | 470 |
| মিন স্ট্যান্ডার্ড দৈর্ঘ্য, এল [মিমি] | 700 | 700 |
| সর্বাধিক স্ট্যান্ডার্ড দৈর্ঘ্য, L [মিমি] | 2300 | 2300 |
| উল্লম্ব পোর্ট দূরত্ব, ভিসি [মিমি] | 719 | 719 |
| অনুভূমিক বন্দর দূরত্ব, HC [মিমি] | 225 | 225 |
| সর্বোচ্চ তাপমাত্রা [°C] | 180 | 180 |
| সর্বাধিক চাপ [বার্গ] | 10 | 16 |
| ফ্ল্যাঞ্জের আকার | DN100/4' | DN0100/4' |
| সর্বাধিক প্রবাহের হার [কেজি/সেকেন্ড] | 50 | |
(মিলিমিটারে পরিমাপ, এন মানে প্লেটের সংখ্যা)
| প্লেটের উপাদান | উপযুক্ত তরল প্রজাতি | ||
| স্টেইনলেস স্টীল (AISI304.316) | বিশুদ্ধ পানি, সাধারণ পানি, খাওয়ার তেল, খনিজ তেল | ||
| টি, টি-পিডি | সমুদ্রের পানি, লবণাক্ত পানি, খনিজ পানি | ||
| 20Cr, 18Ni, 6Mo (254SMO) | দ্রবীভূত সালফুরিক এসিড, জৈবিক জলীয় দ্রবণ | ||
| নি | উচ্চ তাপমাত্রা এবং ঘনত্বযুক্ত ক্যাস্টিক সোডা | ||
| হ্যাস্টেলয় (C276, D205, B2G) | ঘনত্ব সালফুরিক এসিড, হাইড্রোক্লোরিক এসিড, ফসফোরিক এসিড | ||
| গ্যাসেটের উপাদান | অপারেটিং তাপমাত্রা °C | উপযুক্ত তরল প্রজাতি | |
| এনবিআর | -15 ~ +135°C | জল, সমুদ্রের জল, খনিজ তেল, লবণাক্ত জল | |
| ইপিডিএম | -২৫-+১৮০° সেলসিয়াস | গরম পানি, বাষ্প, অ্যাসিড, ক্ষারীয় | |
| এফ২৬ | -৫৫ থেকে +২৩০° সেলসিয়াস | অ্যাসিড, আলকালি | |
| টিপিএফ | -০-১৬০° সেলসিয়াস | উচ্চ ঘনীভূত অ্যাসিড, ক্ষারীয়, উচ্চ তাপমাত্রা তেল, বাষ্প | |
গ্যাসকেট প্লেট তাপ এক্সচেঞ্জার, তার অনন্য নকশা এবং দক্ষ কর্মক্ষমতা সঙ্গে বিভিন্ন শিল্প এবং বেসামরিক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে। এটি অত্যন্ত দক্ষ, কম্প্যাক্ট,হালকা এবং রক্ষণাবেক্ষণ করা সহজএটিকে আধুনিক তাপ স্থানান্তর প্রযুক্তির শীর্ষস্থানীয় প্রতিষ্ঠান করে তুলেছে।
গ্যাসকেট প্লেট তাপ এক্সচেঞ্জারের সবচেয়ে বড় বৈশিষ্ট্য হল এর উচ্চ দক্ষতা। এর অনন্য প্লেট ডিজাইনের কারণে, গরম এবং ঠান্ডা তরল একটি খুব ছোট প্রবাহ চ্যানেলে প্রবাহিত হয়,যা তাপ স্থানান্তর দক্ষতা ব্যাপকভাবে উন্নত করেএকই সময়ে, তরলটির অশান্ত অবস্থায়, তাপ স্থানান্তর প্রক্রিয়াটি আরও দক্ষ।
