বাওড হিট এক্সচেঞ্জার সরঞ্জাম কো, লিমিটেড

|
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Baode |
| সাক্ষ্যদান: | CE UL ISO9001 CCS GL DNV LR |
| মডেল নম্বার: | B100B B100H |
| ন্যূনতম চাহিদার পরিমাণ: | ১টি |
|---|---|
| মূল্য: | USD 100-1000 per Unit |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | ১৪-১৮ কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | ৫০০ ইউনিট/মাস প্রতি ইউনিট |
| পণ্যের নাম: | টাইটানিয়াম প্লেট তাপ এক্সচেঞ্জার উচ্চ দক্ষতা SONDEX সমুদ্র জলের সাঁতার পুল তাপ এক্সচেঞ্জার | মডেল রেফারেন্স: | SWEP প্রতিস্থাপন করুন |
|---|---|---|---|
| প্লেট উপাদান: | 304, ৩১৬এল, টিআই, এসএমও, | ডিজাইন চাপ: | ১০ বার/১৬ বার |
| ফ্রেম প্লেট: | -20~180℃ | গ্যাসকেট উপাদান: | এনবিআর ইপিডিএম এইচইপিডিএম এফকেএম |

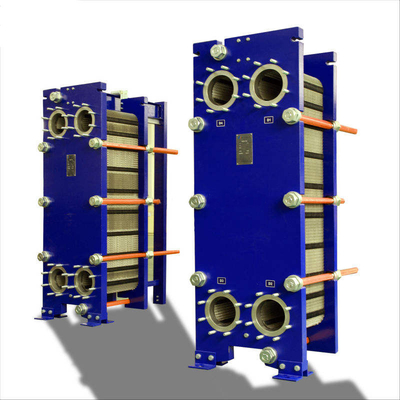

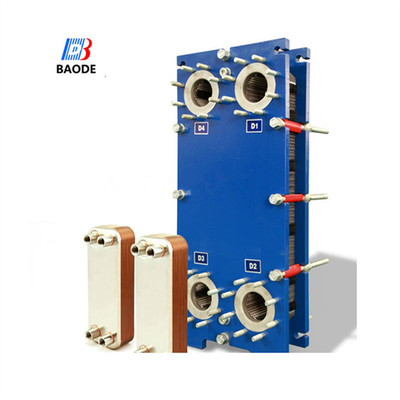

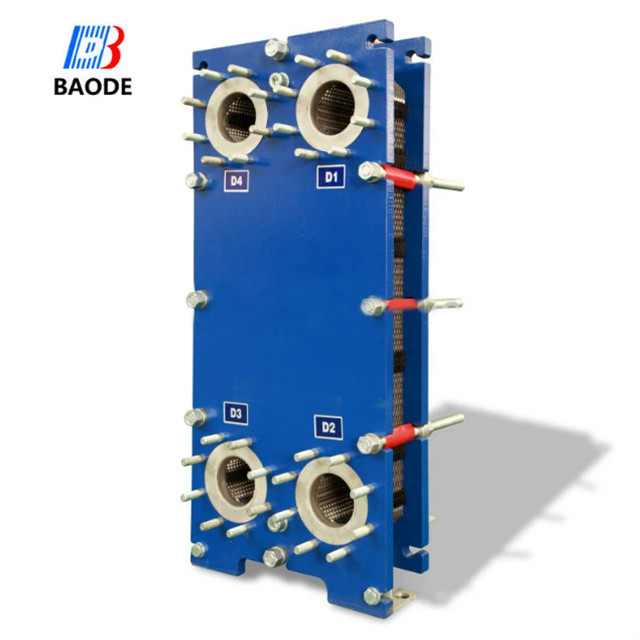

টাইটানিয়াম প্লেট তাপ এক্সচেঞ্জার উচ্চ দক্ষতা SONDEX সমুদ্র জলের সাঁতার পুল তাপ এক্সচেঞ্জার
| মডেল | BH100B/BH100H | BH150B/BH150H | BH200H | ||
| ক্রস রেফারেন্স | এমআইএম, এম১০বি | M15M, M15B | M20M,T20M,T20B | ||
| উচ্চতা, এইচ [মিমি] | 920 | 940 | 1885 | 1885 | 2150 |
| প্রস্থ, W [মিমি] | 320 | 330 | 610 | 650 | 750 |
| মিন স্ট্যান্ডার্ড দৈর্ঘ্য, এল [মিমি] | 500 | 500 | 1150 | 1150 | 1250 |
| সর্বাধিক স্ট্যান্ডার্ড দৈর্ঘ্য, L [মিমি] | 1500 | 1500 | 2050 | 3250 | 3350 |
| উল্লম্ব পোর্ট দূরত্ব, ভিসি [মিমি] | 640 | 640 | 1294 | 1294 | 1478 |
| অনুভূমিক বন্দর দূরত্ব, HC [মিমি] | 140 | 140 | 298 | 298 | 353 |
| সর্বোচ্চ তাপমাত্রা [°C] | 180 | 180 | 180 | 180 | 180 |
| সর্বাধিক চাপ [বার্গ] | 10 | 16 | 10 | 16 | ১০/১৬ |
| ফ্ল্যাঞ্জের আকার | DN50/2' | DN50/2' | DN150/6" | DN150/6" | DN200 |
| সর্বাধিক প্রবাহের হার [কেজি/সেকেন্ড] | 16 | 16 | 80 | 80 | 225 |
(মিলিমিটারে পরিমাপ, এন মানে প্লেটের সংখ্যা)
| প্লেটের উপাদান | উপযুক্ত তরল প্রজাতি | ||
| স্টেইনলেস স্টীল (AISI304.316) | বিশুদ্ধ পানি, সাধারণ পানি, খাওয়ার তেল, খনিজ তেল | ||
| টি, টি-পিডি | সমুদ্রের পানি, লবণাক্ত পানি, খনিজ পানি | ||
| 20Cr, 18Ni, 6Mo (254SMO) | দ্রবীভূত সালফুরিক এসিড, জৈবিক জলীয় দ্রবণ | ||
| নি | উচ্চ তাপমাত্রা এবং ঘনত্বযুক্ত ক্যাস্টিক সোডা | ||
| হ্যাস্টেলয় (C276, D205, B2G) | ঘনত্ব সালফুরিক এসিড, হাইড্রোক্লোরিক এসিড, ফসফোরিক এসিড | ||
| গ্যাসেটের উপাদান | অপারেটিং তাপমাত্রা °C | উপযুক্ত তরল প্রজাতি | |
| এনবিআর | -15 ~ +135°C | জল, সমুদ্রের জল, খনিজ তেল, লবণাক্ত জল | |
| ইপিডিএম | -২৫-+১৮০° সেলসিয়াস | গরম পানি, বাষ্প, অ্যাসিড, ক্ষারীয় | |
| এফ২৬ | -৫৫ থেকে +২৩০° সেলসিয়াস | অ্যাসিড, আলকালি | |
| টিপিএফ | -০-১৬০° সেলসিয়াস | উচ্চ ঘনীভূত অ্যাসিড, ক্ষারীয়, উচ্চ তাপমাত্রা তেল, বাষ্প | |
অ্যাপ্লিকেশন
সাধারণ গরম এবং শীতল করার দায়িত্ব। বাষ্প দ্বারা গরম।
স্ট্যান্ডার্ড ডিজাইন
প্লেট তাপ এক্সচেঞ্জার দুটি তরল পাস জন্য portholes সঙ্গে corrugated ধাতু প্লেট একটি প্যাক গঠিত
যার মধ্যে তাপ স্থানান্তর ঘটবে। প্লেট প্যাকটি একটি স্থির ফ্রেম প্লেট এবং একটি চলনশীল চাপ প্লেটের মধ্যে একত্রিত হয় এবং টানার বোল্ট দ্বারা সংকুচিত হয়।প্লেট একটি gasket যা interpolate চ্যানেল সীল এবং বিকল্প চ্যানেল মধ্যে তরল পরিচালিত সঙ্গে সজ্জিত করা হয়প্লেট সংখ্যা প্রবাহ হার, তরল পদার্থগত বৈশিষ্ট্য, চাপ পতন এবং তাপমাত্রা প্রোগ্রাম দ্বারা নির্ধারিত হয়।
প্লেটগুলি তরল ঝামেলা বাড়ায় এবং প্লেটগুলিকে ডিফারেনশিয়াল চাপের বিরুদ্ধে সমর্থন করে।ফ্রেম প্লেট এবং চাপ প্লেট একটি উপরের বহনকারী বার থেকে ঝুলন্ত এবং একটি নিম্ন গাইডিং বার দ্বারা অবস্থিত হয়, উভয়ই একটি সমর্থন কলামে সংযুক্ত করা হয়। সংযোগগুলি ফ্রেম প্লেটে অবস্থিত বা, যদি এক বা উভয় তরল ইউনিটের মধ্যে একাধিক পাস করে তবে ফ্রেম এবং চাপ প্লেটে।
সাধারণ ক্ষমতা
তরল প্রবাহের হার
মিডিয়া অনুযায়ী 16 কেজি/সেকেন্ড (250 জিপিএম) পর্যন্ত অনুমোদিত
চাপ হ্রাস এবং তাপমাত্রা প্রোগ্রাম.
বাষ্প দ্বারা জল উত্তাপ
300 থেকে 800 কিলোওয়াট
কাজের নীতি
প্লেটগুলির মধ্যে চ্যানেলগুলি গঠিত হয় এবং কোণার পোর্টগুলি এমনভাবে সাজানো হয় যাতে দুটি মিডিয়া বিকল্প চ্যানেলের মাধ্যমে প্রবাহিত হয়।এবং সর্বোচ্চ সম্ভাব্য দক্ষতা জন্য সম্পূর্ণ বিপরীত বর্তমান প্রবাহ তৈরি করা হয়. প্লেটগুলির তরঙ্গায়ন প্লেটগুলির মধ্যে প্রবেশের ব্যবস্থা করে, প্রতিবেশী প্লেটের বিরুদ্ধে প্রতিটি প্লেটকে সমর্থন করে এবং ঘূর্ণিঝড়কে বাড়িয়ে তোলে, ফলস্বরূপ দক্ষ তাপ স্থানান্তর ঘটে।
খাদ্য শিল্প:দুধের পেস্টুরাইজেশন, দুধ ও পানীয়ের পেস্টুরাইজেশন, ওয়াইন টেম্পারিং, বোতলজাত পানির চিকিত্সা, সিআইপি
গরম, বিপরীত অস্মোসিস জল।
সামুদ্রিক প্রয়োগঃপ্রধান বা সহায়ক ইঞ্জিন বা টারবাইনগুলির কেন্দ্রীয় শীতলকরণ, লুব্রিকেশন তেল শীতলকরণ, শীতল সিলিন্ডার, পিস্টন, ইনজেকশন নলগুলির জন্য সার্কুলার পানির পুনরায় শীতলকরণ, বাওডার তেলের শীতলকরণ,কম্প্রেসার তেল এবং অন্যান্য তৈলাক্ত পদার্থ, তৈলাক্তকরণ তেল এবং ভারী জ্বালানী তেল প্রাক গরম করা, মিষ্টি জল উৎপাদনের জন্য সমুদ্রের পানি প্রাক গরম করা, তাপ পুনরুদ্ধার, যাত্রীদের কেবিন এবং মালবাহী জায়গাগুলিতে এয়ার কন্ডিশনার জন্য তাপ বিনিময়
অন্যান্য:টারবাইন তেল কুলার, রাসায়নিক শিল্প, দূরবর্তী উষ্ণতা, দূরবর্তী শীতলতা, সুইমিং পুল উষ্ণতা, সৌর উষ্ণতা
দ্রুত ডেলিভারি।
উচ্চমানের
যুক্তিসঙ্গত দাম
গ্রাহক তৈরি
প্রযুক্তিগত নকশা এবং গ্রাহক সহায়তা
ISO9001, CE, UL, WRAS, ROHS, CCS ইত্যাদি দ্বারা প্রত্যয়িত।
