বাওড হিট এক্সচেঞ্জার সরঞ্জাম কো, লিমিটেড

|
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Baode |
| সাক্ষ্যদান: | CE/UL |
| মডেল নম্বার: | BH100 সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ: | ১টি |
|---|---|
| মূল্য: | USD 300-1000 per Unit |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | ১৪-১৮ কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | ৫০০ ইউনিট/মাস প্রতি ইউনিট |
| পণ্যের নাম: | BH100 স্টেইনলেস স্টীল প্লেট তাপ এক্সচেঞ্জার টাইটানিয়াম গ্যাসকেট প্লেট তাপ এক্সচেঞ্জার সমুদ্রের জল শ | আবেদন: | তরল থেকে তরল তাপ বিনিময় |
|---|---|---|---|
| কাঠামোর উপাদান: | কার্বন ইস্পাত | প্লেট উপাদান: | স্টেইনলেস স্টীল, টিআই |
| গ্যাসকেট: | NBR/EPDM/VITON | শক্তি: | 300 - 800 কিলোওয়াট |
| ব্যবহারিক প্রয়োগ: | সিআইপি হিটিং, ওয়াইন টেম্পারিং |

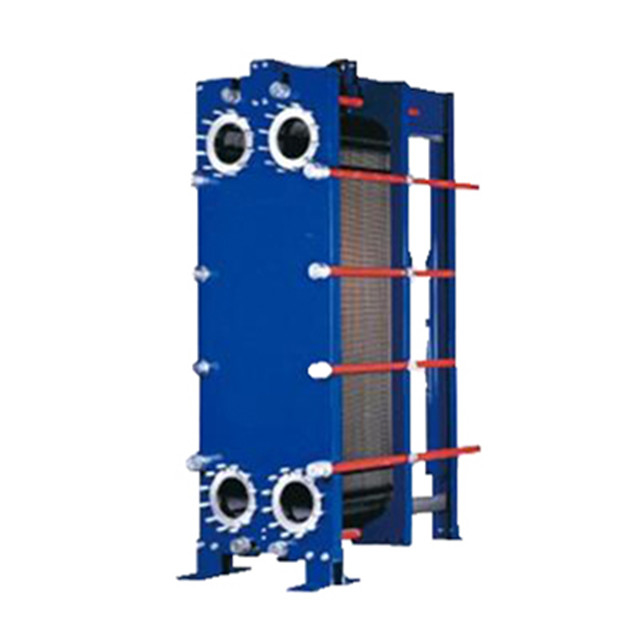

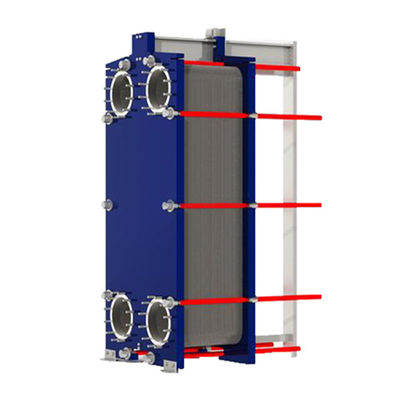

BH100 স্টেইনলেস স্টীল প্লেট তাপ এক্সচেঞ্জার টাইটানিয়াম গ্যাসকেট প্লেট তাপ এক্সচেঞ্জার সমুদ্রের জল শীতল করার জন্য
একটি গ্যাসকেট প্লেট তাপ এক্সচেঞ্জার, যা প্লেট তাপ এক্সচেঞ্জার নামেও পরিচিত, এটি একটি দক্ষ এবং কমপ্যাক্ট তাপ বিনিময় ডিভাইস।এটি সমান্তরাল প্লেটগুলির একটি সিরিজ নিয়ে গঠিত যা একটি বন্ধ তাপ বিনিময় চ্যানেল গঠনের জন্য একটি clamping ডিভাইস দ্বারা একসাথে রাখা হয়এর কাজের নীতি মূলত এর অনন্য প্লেট ডিজাইন এবং তাপ স্থানান্তর প্রক্রিয়াতে প্রতিফলিত হয়।
একটি প্লেট তাপ এক্সচেঞ্জারের মূলটি তার প্লেট, যা সাধারণত একটি উপাদান থেকে তৈরি হয় যা জারা প্রতিরোধী এবং ভাল তাপ স্থানান্তর কর্মক্ষমতা রয়েছে, যেমন স্টেইনলেস স্টিল বা টাইটানিয়াম খাদ।প্রতিটি প্লেট একটি প্রবাহ চ্যানেলের সাথে ডিজাইন করা হয় যাতে তরলটি একটি পাতলা ল্যামিনার প্রবাহ গঠন করে যখন এটি মধ্য দিয়ে যায়যখন দুটি ভিন্ন তাপমাত্রার তরল এই প্লেটগুলির মধ্য দিয়ে প্রবাহিত হয়, তখন তাপ উচ্চ তাপমাত্রার তরল থেকে নিম্ন তাপমাত্রার তরল থেকে স্থানান্তরিত হয়,তাপ বিনিময় অর্জন.
প্লেট তাপ এক্সচেঞ্জারের নকশা দুটি তরলকে সম্পূর্ণরূপে বিচ্ছিন্ন করে, বিভিন্ন তরলগুলির মধ্যে মিশ্রণ রোধ করে এবং প্রক্রিয়াটির নির্ভরযোগ্যতা নিশ্চিত করে। একই সাথে,এর কম্প্যাক্ট কাঠামো এবং দক্ষ তাপ স্থানান্তর কর্মক্ষমতা কারণে, প্লেট তাপ এক্সচেঞ্জারগুলি অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে, যেমন গরম, রেফ্রিজারেশন, শিল্প বর্জ্য তাপ পুনরুদ্ধার ইত্যাদি।
প্রকৃত অপারেশনে, গ্যাসকেট প্লেট তাপ এক্সচেঞ্জারের সুবিধাগুলিও খুব সুস্পষ্ট। কারণ প্লেটগুলি সহজেই বিচ্ছিন্ন এবং পরিষ্কার করা যায়,সরঞ্জাম রক্ষণাবেক্ষণ সহজ এবং দ্রুতএকই সময়ে, এর দক্ষ তাপ স্থানান্তর কর্মক্ষমতা এবং কম প্রতিরোধের ক্ষতির কারণে, শক্তি দক্ষতা ব্যাপকভাবে উন্নত হয় এবং অপারেটিং খরচ হ্রাস পায়।
| মডেল | BH100B / BH100H | |
| ক্রস রেফারেন্স | এম১০এম, এম১০বি | |
| উচ্চতা, এইচ [মিমি] | 1084 | 1084 |
| প্রস্থ, W [মিমি] | 470 | 470 |
| মিন স্ট্যান্ডার্ড দৈর্ঘ্য, এল [মিমি] | 700 | 700 |
| সর্বাধিক স্ট্যান্ডার্ড দৈর্ঘ্য, L [মিমি] | 2300 | 2300 |
| উল্লম্ব পোর্ট দূরত্ব, ভিসি [মিমি] | 719 | 719 |
| অনুভূমিক বন্দর দূরত্ব, HC [মিমি] | 225 | 225 |
| সর্বোচ্চ তাপমাত্রা [°C] | 180 | 180 |
| সর্বাধিক চাপ [বার্গ] | 10 | 16 |
| ফ্ল্যাঞ্জের আকার | DN100/4' | DN0100/4' |
| সর্বাধিক প্রবাহের হার [কেজি/সেকেন্ড] | 50 | |
(মিলিমিটারে পরিমাপ, এন মানে প্লেটের সংখ্যা)
| প্লেটের উপাদান | উপযুক্ত তরল প্রজাতি | ||
| স্টেইনলেস স্টীল (AISI304.316) | বিশুদ্ধ পানি, সাধারণ পানি, খাওয়ার তেল, খনিজ তেল | ||
| টি, টি-পিডি | সমুদ্রের পানি, লবণাক্ত পানি, খনিজ পানি | ||
| 20Cr, 18Ni, 6Mo (254SMO) | দ্রবীভূত সালফুরিক এসিড, জৈবিক জলীয় দ্রবণ | ||
| নি | উচ্চ তাপমাত্রা এবং ঘনত্বযুক্ত ক্যাস্টিক সোডা | ||
| হ্যাস্টেলয় (C276, D205, B2G) | ঘনত্ব সালফুরিক এসিড, হাইড্রোক্লোরিক এসিড, ফসফোরিক এসিড | ||
| গ্যাসেটের উপাদান | অপারেটিং তাপমাত্রা °C | উপযুক্ত তরল প্রজাতি | |
| এনবিআর | -15 ~ +135°C | জল, সমুদ্রের জল, খনিজ তেল, লবণাক্ত জল | |
| ইপিডিএম | -২৫-+১৮০° সেলসিয়াস | গরম পানি, বাষ্প, অ্যাসিড, ক্ষারীয় | |
| এফ২৬ | -৫৫ থেকে +২৩০° সেলসিয়াস | অ্যাসিড, আলকালি | |
| টিপিএফ | -০-১৬০° সেলসিয়াস | উচ্চ ঘনীভূত অ্যাসিড, ক্ষারীয়, উচ্চ তাপমাত্রা তেল, বাষ্প | |
গ্যাসকেট প্লেট তাপ এক্সচেঞ্জার, তার অনন্য নকশা এবং দক্ষ কর্মক্ষমতা সঙ্গে বিভিন্ন শিল্প এবং বেসামরিক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে। এটি অত্যন্ত দক্ষ, কম্প্যাক্ট,হালকা এবং রক্ষণাবেক্ষণ করা সহজএটিকে আধুনিক তাপ স্থানান্তর প্রযুক্তির শীর্ষস্থানীয় প্রতিষ্ঠান করে তুলেছে।
গ্যাসকেট প্লেট তাপ এক্সচেঞ্জারের সবচেয়ে বড় বৈশিষ্ট্য হল এর উচ্চ দক্ষতা। এর অনন্য প্লেট ডিজাইনের কারণে, গরম এবং ঠান্ডা তরল একটি খুব ছোট প্রবাহ চ্যানেলে প্রবাহিত হয়,যা তাপ স্থানান্তর দক্ষতা ব্যাপকভাবে উন্নত করেএকই সময়ে, তরলটির অশান্ত অবস্থার কারণে, তাপ স্থানান্তর প্রক্রিয়াটি আরও দক্ষ।
