বাওড হিট এক্সচেঞ্জার সরঞ্জাম কো, লিমিটেড

|
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Baode |
| সাক্ষ্যদান: | CCS/UL/CE |
| মডেল নম্বার: | BL26 সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ: | 15 ইউনিট |
|---|---|
| মূল্য: | USD 50-1000per Units |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
| ডেলিভারি সময়: | 14-18 কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 1000 ইউনিট |
| পণ্যের নাম: | কারখানার কপার ব্রেইজড প্লেট হিট এক্সচেঞ্জার জন্য হাইড্রনিক হিটিং ইভাপোরার কনডেনসার | প্রধান আবেদন: | গাড়ির ইঞ্জিন তেল কুলার/হাইড্রোলিক তাপ এক্সচেঞ্জার |
|---|---|---|---|
| ব্রেজিং উপাদান: | তামা | তেল কুলার টাইপ: | তামা brazed প্লেট তাপ এক্সচেঞ্জার |

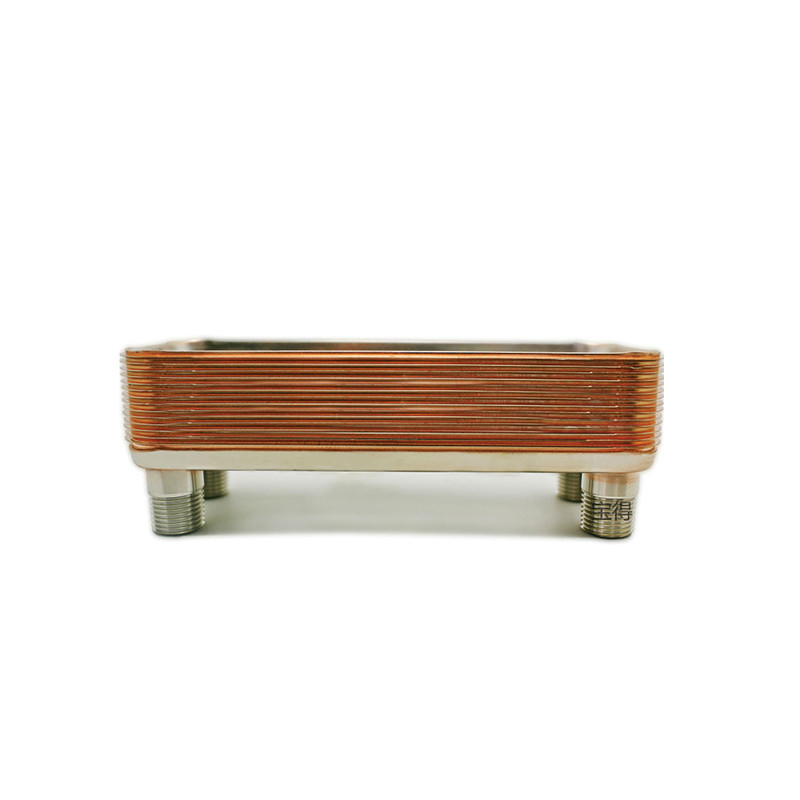

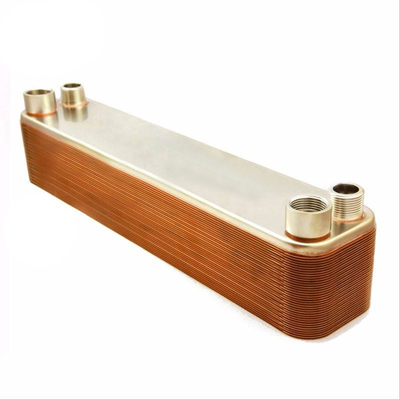

কারখানার কপার ব্রেইজড প্লেট হিট এক্সচেঞ্জার জন্য হাইড্রনিক হিটিং ইভাপোরার কনডেনসার
পণ্যের বর্ণনা
কাজের নীতি
স্টেইনলেস স্টীল প্লেটগুলি একসাথে ব্রেইজ করা সিলিং গ্যাসকেট এবং পুরু ফ্রেম প্লেটগুলির প্রয়োজনীয়তা দূর করে। পাশাপাশি যোগাযোগের পয়েন্টগুলিতে প্লেটগুলি একসাথে রাখা,ব্রেইজিং উপাদান প্যাকেজটি সিল করেBaode-এর লেডেড তাপ এক্সচেঞ্জারগুলি সমস্ত যোগাযোগের পয়েন্টে লেডেড হয়, যা সর্বোত্তম তাপ স্থানান্তর দক্ষতা এবং চাপ প্রতিরোধের নিশ্চিত করে। প্লেটগুলি সর্বোচ্চ সম্ভাব্য জীবনকাল অর্জনের জন্য ডিজাইন করা হয়েছে।যেহেতু প্রায় সব উপাদান তাপ স্থানান্তরের জন্য ব্যবহৃত হয়, লেটেড প্লেট তাপ এক্সচেঞ্জার খুব কমপ্যাক্টিন আকারের এবং একটি কম ওজন এবং একটি কম ধরে রাখা ভলিউম আছে।বিএফই (সেলাইটেড প্লেট হিট এক্সচেঞ্জার) পাতলা তরঙ্গযুক্ত স্টেইনলেস স্টিলের প্লেটগুলি নিয়ে গঠিত যা ভ্যাকুয়ামের সাথে একসাথে ব্রাজিং উপাদান হিসাবে তামা ব্যবহার করে ব্রাজ করা হয়. তামা brazed ইউনিট অনেক অ্যাপ্লিকেশন জন্য ব্যবহার করা যেতে পারে. খাদ্য অ্যাপ্লিকেশন এবং আক্রমণাত্মক তরল জড়িত অ্যাপ্লিকেশন জন্য, নিকেল brazed ইউনিট অনুরোধ করা হয়।
প্লেট তাপ এক্সচেঞ্জারের অভ্যন্তরীণ কাঠামো প্লেট গ্রুপ এবং শেল থেকে গঠিত।
1. প্লেট গ্রুপঃ প্লেট তাপ এক্সচেঞ্জারের মূল অংশটি একটি প্লেট গ্রুপ, যা শেলের সমান্তরাল ধাতব প্লেটগুলির একটি সিরিজ দিয়ে গঠিত।প্যানেল গ্রুপের প্রতিটি প্লেট একটি সিল করা প্রান্ত এবং একটি খোলা প্রান্ত আছে. প্লেটগুলির মধ্যে একটি নির্দিষ্ট ফাঁক রয়েছে, তাপ স্থানান্তর চ্যানেল গঠন করে।
2. শেলঃ শেল হল পার্শ্ববর্তী প্লেট গ্রুপের শেল, যার মধ্যে কাঠামোগত উপাদান যেমন একটি ডিফ্লেক্টর, একটি ইনপুট এবং আউটপুট পাইপলাইন এবং একটি তরল বিতরণকারী রয়েছে,তরল প্রবাহ পরিচালনা এবং বিতরণ করতে ব্যবহৃত
3সিলঃ সিলটি এমন একটি অংশ যা প্লেট গ্রুপ এবং শেলের মধ্যে ইন্টারফেসে সিলিংয়ের ভূমিকা পালন করে এবং নিশ্চিত করে যে প্লেট গ্রুপকে সংকুচিত করে এবং স্থির করে তাপ মাধ্যমটি ফাঁস হবে না।
একটি প্রক্রিয়াতে, দুটি পদার্থ যথাক্রমে প্লেট তাপ এক্সচেঞ্জারের ইনপুট এবং আউটপুট দিয়ে প্রবাহিত হয় এবং প্লেট গ্রুপগুলির মধ্যে তাপ বিনিময় গঠন করে, যার ফলে তাপ স্থানান্তর অর্জন করা হয়।তরল তরল প্রবাহ নিয়ন্ত্রণ ডিভাইস মাধ্যমে হাউজিং প্রবেশ, ডিফ্লেক্টরে প্রবাহিত হয় এবং তারপরে প্রতিটি চ্যানেলে আলাদাভাবে প্রবেশ করে। প্রতিটি চ্যানেলে, তরল প্লেটের পৃষ্ঠে একটি তাপ বিনিময় প্রক্রিয়া চলাকালীন বিপরীত তরলে তাপ স্থানান্তর করে।তাপ তারপর deflector এবং আউটলেট পাইপ মাধ্যমে discharged হয়তাপ স্থানান্তরের উদ্দেশ্য অর্জনের জন্য এই চক্রটি পুনরাবৃত্তি করা হয়।
| মডেল | বিএল২৬ |
| প্রস্থ, A [মিমি] | 111 |
| উচ্চতা, বি [মিমি] | 310 |
| দৈর্ঘ্য, E [মিমি] | ১০+২.৩৬n |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 50 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 250 |
| সর্বাধিক চাপ [এমপিএ] | 3 |
| সর্বাধিক প্রবাহের হার [M3/h] | 8.1 |
| ওজন [কেজি] | 1.3+0.12n |
মডেল
বিএল১
প্রয়োগ
সাঁতার পুল জল গরম. সহজ, শক্তিশালী, কম্প্যাক্ট এবং
অত্যন্ত নির্ভরযোগ্য, Baode Brazed প্লেট তাপ এক্সচেঞ্জার কার্যকরভাবে পুনরায় গরম করার জন্য ডিজাইন করা হয়
এবং সব সুইমিং পুল পানি তাপমাত্রা বজায় রাখা
প্রাথমিক তাপ উৎস থেকে আকার এবং ক্ষমতা যেমনঃ
বয়লার, সোলার ইনস্টলেশন, তাপ পাম্প ইত্যাদি
স্ট্যান্ডার্ড ডিজাইন
সম্পূর্ণ প্যাকেজ করা মডিউল যার মধ্যে রয়েছেঃ
স্টেইনলেস স্টীল প্লেট তাপ এক্সচেঞ্জার, সমুদ্রের জল বা সামান্য ক্ষয়কারী জল (বালেনিও-থেরাপি,
থার্মাল স্প্রিংস ওয়াটার) ।
স্ট্যান্ডার্ড উপাদান
কভার প্লেটঃ স্টেইনলেস স্টীল AISI 316
সংযোগঃ স্টেইনলেস স্টীল AISI 316
প্লেটঃ স্টেইনলেস স্টীল AISI 316
ব্রেইজিং উপাদান: তামা
উদ্ধৃতির জন্য প্রয়োজনীয় তথ্য
Baode-এর প্রতিনিধিকে একটি নির্দিষ্ট উদ্ধৃতি দিতে সক্ষম করার জন্য, অনুসন্ধানের সাথে নিম্নলিখিত তথ্যগুলি অন্তর্ভুক্ত করা উচিতঃ
প্রবাহের হার বা প্রয়োজনীয় তাপ লোড
তাপমাত্রা প্রোগ্রাম
✅ সংশ্লিষ্ট তরলগুলির শারীরিক বৈশিষ্ট্য
✅ পছন্দসই কাজের চাপ
√ সর্বোচ্চ অনুমোদিত চাপের পতন
দ্রুত ডেলিভারি।
উচ্চমানের
যুক্তিসঙ্গত দাম
গ্রাহক তৈরি
প্রযুক্তিগত নকশা এবং গ্রাহক সহায়তা
| মডেল | বিএল১৪ | বিএল২০ | বিএল২৬ | BL26C | BL50 | বিএল৯৫ |
| প্রস্থ, A [মিমি] | 78 | 76 | 111 | 124 | 111 | 191 |
| উচ্চতা, বি [মিমি] | 206 | 310 | 310 | 304 | 525 | 616 |
| দৈর্ঘ্য, E [মিমি] | 9+2.3n | 9+2.3n | ১০+২.৩৬n | ১৩+২.৪n | ১০+২.৩৫এন | ১১+২.৩৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 42 | 42 | 50 | 70 | 50 | 92 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 172 | 282 | 250 | 250 | 466 | 519 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 3 | ৩/৪।5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| ওজন [কেজি] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| মডেল | বিএল১২০ | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| প্রস্থ, A [মিমি] | 246 | 307 | 321 | 429 | 248 | 322 |
| উচ্চতা, বি [মিমি] | 528 | 696 | 738 | 1398 | 495 | 739 |
| দৈর্ঘ্য, E [মিমি] | ১৩+২.৩৬n | ১৩+২.৭৫এন | ১৩+২.৭n | 22+2.78n | ১০+২.১৫n | ১৩+২.৫৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 456 | 567 | 603 | 1190 | 405 | 631 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 2.1 | 1.5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| ওজন [কেজি] | 7.২+০.৫২এন | 12.5+0.72n | ১৩+০.৭৫এন | 31.8+1.73n | 6.5+0.37n | ১৩+০.৭৮n |
