বাওড হিট এক্সচেঞ্জার সরঞ্জাম কো, লিমিটেড

|
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Baode |
| সাক্ষ্যদান: | CCS/UL/CE |
| মডেল নম্বার: | BL95 সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ: | 5 ইউনিট |
|---|---|
| মূল্য: | USD 200-500per Units |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
| ডেলিভারি সময়: | 14-18 কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 1000 ইউনিট |
| পণ্যের নাম: | পানীয় জলের জন্য খাদ্য গ্রেড তরল থেকে তরল ব্রেইজড প্লেট তাপ এক্সচেঞ্জার | প্রধান আবেদন: | ইন্ডাস্ট্রি হিটিং, HVAC&R |
|---|---|---|---|
| ব্রেজিং উপাদান: | তামা | তেল কুলার টাইপ: | তামা brazed প্লেট তাপ এক্সচেঞ্জার |

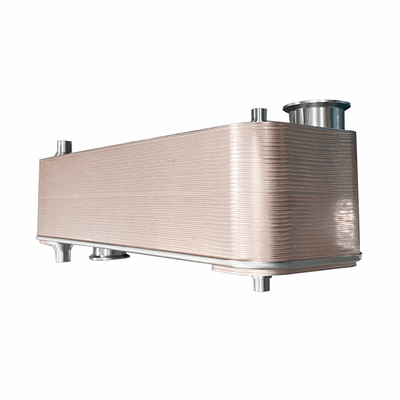

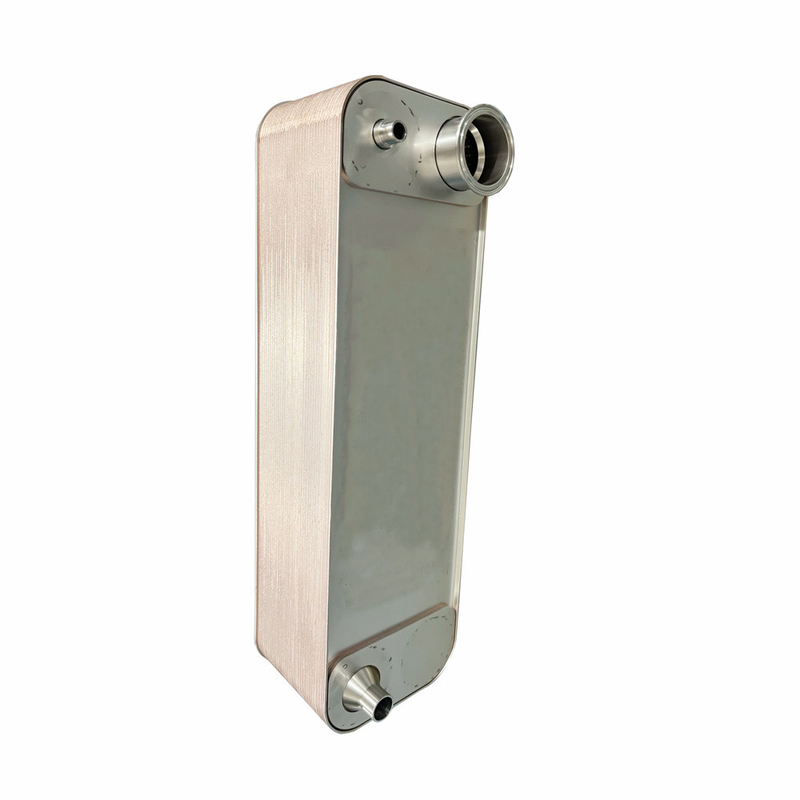

পানীয় জলের জন্য খাদ্য গ্রেড তরল থেকে তরল ব্রেইজড প্লেট তাপ এক্সচেঞ্জার
কাজের নীতি
লেজযুক্ত প্লেট তাপ এক্সচেঞ্জার একটি সাধারণভাবে ব্যবহৃত তাপ এক্সচেঞ্জ সরঞ্জাম, এর কাজের নীতি নিম্নরূপঃ
1. নীতিগত সংক্ষিপ্ত বিবরণ
লেজযুক্ত প্লেট তাপ এক্সচেঞ্জার সমান্তরালভাবে সাজানো ধাতু প্লেটগুলির একটি সিরিজ গঠিত, প্লেটগুলি লেজিং প্রযুক্তি দ্বারা সংযুক্ত করা হয়, তরল প্লেট এবং প্লেটের মধ্যে বিকল্পভাবে প্রবাহিত হয়,এবং তাপ সরাসরি প্লেট পৃষ্ঠ মাধ্যমে স্থানান্তরিত হয় তাপ স্থানান্তর অর্জন করতে.
2. তরল প্রবাহ
কাজের প্রক্রিয়া চলাকালীন, ঠান্ডা এবং গরম তরলগুলি প্লেট তাপ এক্সচেঞ্জারের বিভিন্ন দিক দিয়ে প্রবেশ করে, যথাক্রমে গরম দিক এবং ঠান্ডা দিক বলা হয়,গরম তরল সাধারণত একটি উচ্চ তাপমাত্রা তরল (যেমন গরম পানি), বাষ্প ইত্যাদি) এবং ঠান্ডা তরল সাধারণত একটি নিম্ন তাপমাত্রার তরল (যেমন ঠান্ডা জল, শীতল তরল ইত্যাদি) ।
3তাপ স্থানান্তর
গরম তরল গরম দিকে প্লেটগুলির মধ্যে প্রবাহিত হয়, প্লেটে তাপ স্থানান্তর করে, যা তারপরে প্লেটের পৃষ্ঠের মধ্য দিয়ে ঠান্ডা তরলে তাপ স্থানান্তর করে।ঠান্ডা তরল ঠান্ডা দিকে প্লেট মধ্যে প্রবাহিত, গরম তরল থেকে ঠান্ডা তরল থেকে তাপ স্থানান্তর করার জন্য তাপ শোষণ করে। এইভাবে, গরম তরল তাপমাত্রা কমে যায় এবং ঠান্ডা তরল তাপমাত্রা বৃদ্ধি পায়।
| মডেল | বিএল২৬ |
| প্রস্থ, A [মিমি] | 111 |
| উচ্চতা, বি [মিমি] | 310 |
| দৈর্ঘ্য, E [মিমি] | ১০+২.৩৬n |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 50 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 250 |
| সর্বাধিক চাপ [এমপিএ] | 3 |
| সর্বাধিক প্রবাহের হার [M3/h] | 8.1 |
| ওজন [কেজি] | 1.3+0.12n |
মডেল
বি
| মডেল | বিএল১৪ | বিএল২০ | বিএল২৬ | BL26C | BL50 | বিএল৯৫ |
| প্রস্থ, A [মিমি] | 78 | 76 | 111 | 124 | 111 | 191 |
| উচ্চতা, বি [মিমি] | 206 | 310 | 310 | 304 | 525 | 616 |
| দৈর্ঘ্য, E [মিমি] | 9+2.3n | 9+2.3n | ১০+২.৩৬n | ১৩+২.৪n | ১০+২.৩৫এন | ১১+২.৩৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 42 | 42 | 50 | 70 | 50 | 92 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 172 | 282 | 250 | 250 | 466 | 519 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 3 | ৩/৪।5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| ওজন [কেজি] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| মডেল | বিএল১২০ | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| প্রস্থ, A [মিমি] | 246 | 307 | 321 | 429 | 248 | 322 |
| উচ্চতা, বি [মিমি] | 528 | 696 | 738 | 1398 | 495 | 739 |
| দৈর্ঘ্য, E [মিমি] | ১৩+২.৩৬n | ১৩+২.৭৫এন | ১৩+২.৭n | 22+2.78n | ১০+২.১৫n | ১৩+২.৫৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 456 | 567 | 603 | 1190 | 405 | 631 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 2.1 | 1.5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| ওজন [কেজি] | 7.২+০.৫২এন | 12.5+0.72n | ১৩+০.৭৫এন | 31.8+1.73n | 6.5+0.37n | ১৩+০.৭৮n |
