বাওড হিট এক্সচেঞ্জার সরঞ্জাম কো, লিমিটেড

|
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Baode |
| সাক্ষ্যদান: | CCS/UL/CE |
| মডেল নম্বার: | HBL95 সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | USD 50-1000per Units |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
| ডেলিভারি সময়: | 14-18 কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 1000 ইউনিট |
| পণ্যের নাম: | স্টেইনলেস স্টীল লেজযুক্ত প্লেট টাইপ তাপ এক্সচেঞ্জার ওয়াটার হিটার ওয়াটার হিটার বাথরুমের জন্য | প্রধান আবেদন: | গাড়ির ইঞ্জিন তেল কুলার/হাইড্রোলিক তাপ এক্সচেঞ্জার |
|---|---|---|---|
| ব্রেজিং উপাদান: | তামা | তেল কুলার টাইপ: | তামা brazed প্লেট তাপ এক্সচেঞ্জার |

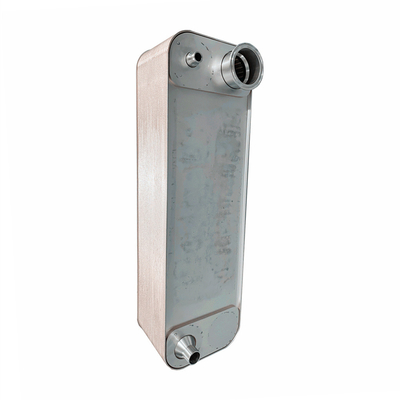

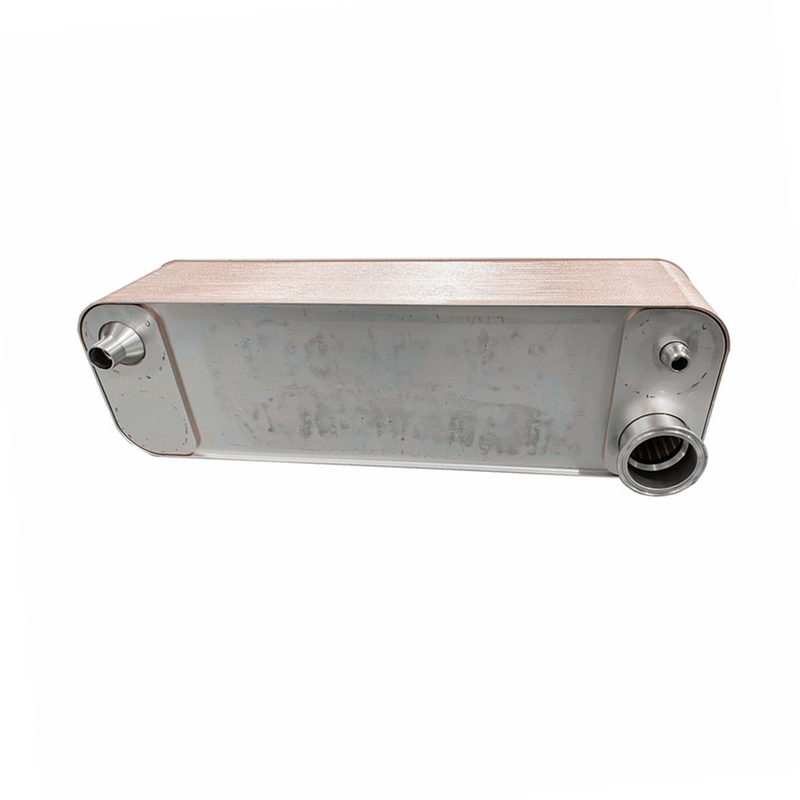

স্টেইনলেস স্টীল লেজযুক্ত প্লেট টাইপ তাপ এক্সচেঞ্জার ওয়াটার হিটার ওয়াটার হিটার বাথরুমের জন্য
পণ্যের বর্ণনা
ব্রেইজড প্লেট তাপ এক্সচেঞ্জারের কোনও গ্যাসকেট নেই, কোনও ফুটো নেই, হালকা ওজন, ছোট আকার, কম দাম, সহজ বিচ্ছিন্নকরণ এবং ইনস্টলেশন এবং উচ্চ তাপ স্থানান্তর দক্ষতার সুবিধা রয়েছে।কাঠামোটি বাষ্পের জন্য উপযুক্ত, জল বা প্রক্রিয়া তরল এবং দুটি তরল মধ্যে সর্বনিম্ন তাপমাত্রা পার্থক্য সঙ্গে ব্যবহার করা যেতে পারে।
কিভাবে brazed প্লেট তাপ এক্সচেঞ্জার টিউব বান্ডিলের অসম চাপ প্রতিরোধ করা যায়?
লেজযুক্ত প্লেট তাপ এক্সচেঞ্জারগুলি বেশ কয়েকটি স্ট্যাম্পযুক্ত তরঙ্গযুক্ত শীটগুলি থেকে তৈরি করা হয় যা সংশ্লিষ্ট ব্যবধানে সাজানো হয়, যা ওয়াশারগুলির সাথে সিল করা হয় এবং ফ্রেম এবং প্রেসিং স্ক্রুগুলির সাথে সারিবদ্ধ করা হয়।প্লেট এবং gasket চার কোণ গর্ত একটি তরল বিতরণ নল এবং একটি সংগ্রহ নল গঠন, এবং গরম এবং ঠান্ডা তরল যুক্তিসঙ্গতভাবে প্রতিটি প্লেটের উভয় পাশে প্রবাহ চ্যানেল মধ্যে পৃথক করা হয় তাপ বিনিময় জন্য প্লেট মাধ্যমে প্রবাহিত।
প্রথম, brazed প্লেট তাপ এক্সচেঞ্জার এর উত্তোলন lug অবস্থান যাতে তাপ এক্সচেঞ্জার এর স্লাইড চাপ অবস্থানে (এবং উল্লম্ব দিক) হয়,তাপ এক্সচেঞ্জারের মহাকর্ষের প্রতিরোধ করতে পারেদ্বিতীয়ত, প্লেট এবং শেল তাপ এক্সচেঞ্জার উত্তোলন প্রক্রিয়ায়,একই সময়ে পজিশনিং কানের সমতা বজায় রাখা উচিত, যাতে টিউব বান্ডিলটি উল্লম্বভাবে সংকুচিত হয় না। লেটেড প্লেট তাপ এক্সচেঞ্জারগুলিতে, দুটি প্রধান তাপ স্থানান্তর মোড রয়েছেঃ পরিবাহিতা এবং কনভেকশন।গরম তরল convection মাধ্যমে টিউব প্রাচীর একপাশে তাপ স্থানান্তর, এবং তারপর একটি পাশ থেকে অন্য দিকে তাপ স্থানান্তর conduction মাধ্যমে, এবং নল দেয়াল অন্য পাশ convection মাধ্যমে ঠান্ডা তরল তাপ স্থানান্তর,এইভাবে তাপ এক্সচেঞ্জারের তাপ স্থানান্তর প্রক্রিয়া সম্পন্ন.
| মডেল | বিএল২৬ |
| প্রস্থ, A [মিমি] | 111 |
| উচ্চতা, বি [মিমি] | 310 |
| দৈর্ঘ্য, E [মিমি] | ১০+২.৩৬n |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 50 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 250 |
| সর্বাধিক চাপ [এমপিএ] | 3 |
| সর্বাধিক প্রবাহের হার [M3/h] | 8.1 |
| ওজন [কেজি] | 1.3+0.12n |
মডেল
বিএল১
| মডেল | বিএল১৪ | বিএল২০ | বিএল২৬ | BL26C | BL50 | বিএল৯৫ |
| প্রস্থ, A [মিমি] | 78 | 76 | 111 | 124 | 111 | 191 |
| উচ্চতা, বি [মিমি] | 206 | 310 | 310 | 304 | 525 | 616 |
| দৈর্ঘ্য, E [মিমি] | 9+2.3n | 9+2.3n | ১০+২.৩৬n | ১৩+২.৪n | ১০+২.৩৫এন | ১১+২.৩৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 42 | 42 | 50 | 70 | 50 | 92 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 172 | 282 | 250 | 250 | 466 | 519 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 3 | ৩/৪।5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| ওজন [কেজি] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| মডেল | বিএল১২০ | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| প্রস্থ, A [মিমি] | 246 | 307 | 321 | 429 | 248 | 322 |
| উচ্চতা, বি [মিমি] | 528 | 696 | 738 | 1398 | 495 | 739 |
| দৈর্ঘ্য, E [মিমি] | ১৩+২.৩৬n | ১৩+২.৭৫এন | ১৩+২.৭n | 22+2.78n | ১০+২.১৫n | ১৩+২.৫৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 456 | 567 | 603 | 1190 | 405 | 631 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 2.1 | 1.5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| ওজন [কেজি] | 7.২+০.৫২এন | 12.5+0.72n | ১৩+০.৭৫এন | 31.8+1.73n | 6.5+0.37n | ১৩+০.৭৮n |
