| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Baode |
| সাক্ষ্যদান: | CE/UL |
| মডেল নম্বার: | BH60 সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ: | ১টি ইউনিট |
|---|---|
| মূল্য: | USD 300-500 per Unit |
| প্যাকেজিং বিবরণ: | প্লাইউড কেস |
| ডেলিভারি সময়: | ১৪-১৮ কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | ৫০০ ইউনিট/মাস প্রতি ইউনিট |
| পণ্যের নাম: | জলের জন্য গ্যাসকেট এসএস 316 এসএস 304 সহ মাল্টিফাংশনাল গ্যাসকেট প্লেট তাপ এক্সচেঞ্জার | প্রয়োগ: | সমুদ্রের জল, সুইমিং পুল, ব্রিন ওয়াটার হিটিং |
|---|---|---|---|
| ফ্রেম: | হালকা ইপোক্সি রঙের ইস্পাত | প্লেট: | টাইটানিয়াম |
| গ্যাসকেট: | NBR/EPDM/VITON | বেধ: | 0.5 মিমি / 0.6 মিমি |

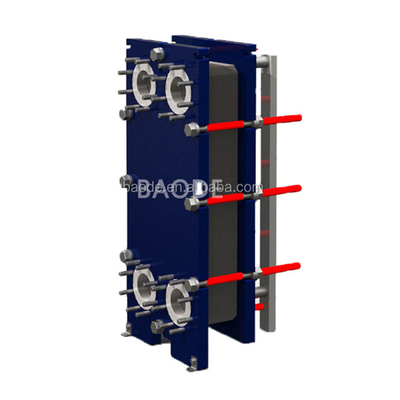

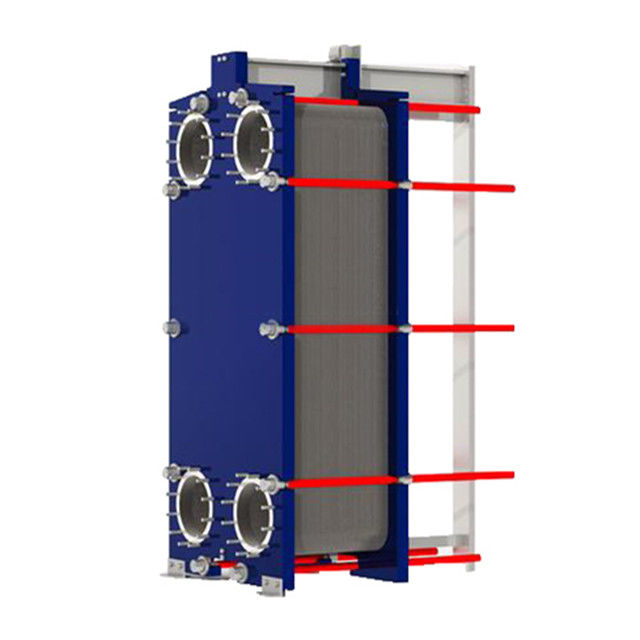

জলের জন্য গ্যাসকেট এসএস 316 এসএস 304 সহ মাল্টিফাংশনাল গ্যাসকেট প্লেট তাপ এক্সচেঞ্জার
| মডেল | BB60/BH60 | |
| ক্রস রেফারেন্স | TS6M | |
| উচ্চতা, এইচ [মিমি] | 704 | 704 |
| প্রস্থ, W [মিমি] | 400 | 410 |
| মিন স্ট্যান্ডার্ড দৈর্ঘ্য, এল [মিমি] | 530 | 540 |
| সর্বাধিক স্ট্যান্ডার্ড দৈর্ঘ্য, L [মিমি] | 1430 | 1440 |
| উল্লম্ব পোর্ট দূরত্ব, ভিসি [মিমি] | 380 | 380 |
| অনুভূমিক বন্দর দূরত্ব, HC [মিমি] | 203 | 203 |
| সর্বোচ্চ তাপমাত্রা [°C] | 180 | 180 |
| সর্বাধিক চাপ [বার্গ] | 16 | 20.6 |
| ফ্ল্যাঞ্জের আকার | DN65/2' | DN65/2' |
| সর্বাধিক প্রবাহের হার [কেজি/সেকেন্ড] | 20 | |
(মিলিমিটারে পরিমাপ, এন মানে প্লেটের সংখ্যা)
| প্লেটের উপাদান | উপযুক্ত তরল প্রজাতি | ||
| স্টেইনলেস স্টীল (AISI304.316) | বিশুদ্ধ পানি, সাধারণ পানি, খাওয়ার তেল, খনিজ তেল | ||
| টি, টি-পিডি | সমুদ্রের পানি, লবণাক্ত পানি, খনিজ পানি | ||
| 20Cr, 18Ni, 6Mo (254SMO) | দ্রবীভূত সালফুরিক এসিড, জৈবিক জলীয় দ্রবণ | ||
| নি | উচ্চ তাপমাত্রা এবং ঘনত্বযুক্ত ক্যাস্টিক সোডা | ||
| হ্যাস্টেলয় (C276, D205, B2G) | ঘনত্ব সালফুরিক এসিড, হাইড্রোক্লোরিক এসিড, ফসফোরিক এসিড | ||
| গ্যাসেটের উপাদান | অপারেটিং তাপমাত্রা °C | উপযুক্ত তরল প্রজাতি | |
| এনবিআর | -15 ~ +135°C | জল, সমুদ্রের জল, খনিজ তেল, লবণাক্ত জল | |
| ইপিডিএম | -২৫-+১৮০° সেলসিয়াস | গরম পানি, বাষ্প, অ্যাসিড, ক্ষারীয় | |
| এফ২৬ | -৫৫ থেকে +২৩০° সেলসিয়াস | অ্যাসিড, আলকালি | |
| টিপিএফ | -০-১৬০° সেলসিয়াস | উচ্চ ঘনীভূত অ্যাসিড, ক্ষারীয়, উচ্চ তাপমাত্রা তেল, বাষ্প | |
গ্যাসলেট প্লেট হিট এক্সচেঞ্জারের ক্ষেত্রে বাওড হিট এক্সচেঞ্জার চীনের প্রথম ব্র্যান্ড।প্লেট তাপ এক্সচেঞ্জার দুটি তরল যা মধ্যে তাপ স্থানান্তর ঘটবে পাস জন্য portholes সঙ্গে corrugated ধাতু প্লেট একটি প্যাক গঠিত. প্লেট প্যাকটি একটি ফিক্সড ফ্রেম প্লেট এবং একটি চলনশীল চাপ প্লেটের মধ্যে একত্রিত হয় এবং টান bolts দ্বারা সংকুচিত হয়।প্লেট একটি gasket সঙ্গে সজ্জিত করা হয় যা interplate চ্যানেল সীল এবং বিকল্প চ্যানেল মধ্যে তরল পরিচালিতপ্লেট সংখ্যা প্রবাহ হার, তরল পদার্থগত বৈশিষ্ট্য, চাপ পতন এবং তাপমাত্রা প্রোগ্রাম দ্বারা নির্ধারিত হয়।প্লেট corrugations তরল বিশৃঙ্খলা প্রচার এবং পার্থক্য চাপ বিরুদ্ধে প্লেট সমর্থনফ্রেম প্লেট এবং চাপ প্লেট একটি উপরের বহনকারী বার থেকে ঝুলন্ত এবং একটি নিম্ন গাইডিং বার দ্বারা অবস্থিত, উভয় একটি সমর্থন কলামে সংযুক্ত করা হয়।সংযোগগুলি ফ্রেম প্লেটে অবস্থিত বা, যদি এক বা উভয় তরল ইউনিট মধ্যে, ফ্রেম এবং চাপ প্লেট মধ্যে একাধিক একক পাস করতে।
Baode Gasket Plate Heat Exchanger এর সুবিধা *স্পেস সাশ্রয় এবং শক্তি দক্ষ Baode প্লেট তাপ এক্সচেঞ্জার সিস্টেম নির্মাতার স্বপ্ন!তাদের কম্প্যাক্ট ডিজাইন সঙ্গে তারা আপনার সিস্টেমের মধ্যে 20~50% কম স্থান প্রয়োজন তুলনামূলক শেল এবং টিউব ইউনিট. যেহেতু তারা 80% কম শীতল মিডিয়া প্রয়োজন, আপনি ছোট পাম্প যে কম শক্তি খরচ হবে ইনস্টল করতে পারেন
কাজের নীতি
প্লেটগুলির মধ্যে চ্যানেল গঠিত হয় এবং কোণার পোর্টগুলি এমনভাবে সাজানো হয় যাতে দুটি মিডিয়া বিকল্প চ্যানেলের মাধ্যমে প্রবাহিত হয়। তাপটি প্লেটের মাধ্যমে স্থানান্তরিত হয়
প্লেইটগুলির মধ্যে উত্তাপ প্রদান করে, এবং প্লেইটগুলির মধ্যে উত্তাপ প্রদান করে, এবং সর্বোচ্চ সম্ভাব্য দক্ষতার জন্য সম্পূর্ণ বিপরীত স্রোত প্রবাহিত হয়।প্রতিটি প্লেটকে সংলগ্ন প্লেটের বিরুদ্ধে সমর্থন করে এবং টার্বুলেন্স বাড়ায়, ফলস্বরূপ দক্ষ তাপ স্থানান্তর।
স্ট্যান্ডার্ড উপাদান
ফ্রেম প্লেটঃ হালকা ইপোক্সি আঁকা ইস্পাত
নজল: কার্বন ইস্পাত
ধাতু আচ্ছাদিতঃ স্টেইনলেস স্টীল, টাইটানিয়াম
প্লেটঃ স্টেইনলেস স্টীল অ্যালগ 316 বা টাইটানিয়াম
ঐতিহ্যবাহী PHEs এর তুলনায় একটি বড় অগ্রগতি
শেল-এবং-টিউব থেকে অনেক এগিয়ে
কোন তাপীয় ক্লান্তি নেই চক্রীয় গরম এবং শীতলতা সোজা শেল-এবং-টিউবগুলির মতো শক্ত বাষ্প হিটারগুলিতে তাপীয় ক্লান্তি তৈরি করে।এর ফলস্বরূপ প্রায়ই ফাটল ও পরা উপাদানগুলির জন্য রক্ষণাবেক্ষণ এবং মেরামতের প্রয়োজন হয়, যার ফলে অপ্রয়োজনীয় সিস্টেম ডাউনটাইম হয়।বিএস সিরিজের পাতলা প্লেট এবং নমনীয় গ্যাসকেটগুলির সংমিশ্রণ তাপমাত্রার পরিবর্তনের প্রতিক্রিয়া হিসাবে ইউনিটগুলিকে প্রসারিত এবং সংকুচিত করার অনুমতি দিয়ে তাপীয় ক্লান্তি রোধ করে. সূক্ষ্ম তাপমাত্রা নিয়ন্ত্রণ প্লেটগুলির ছোট আকার এবং উচ্চ পৃষ্ঠ / ভলিউম অনুপাতের ফলে দ্রুত তাপ স্থানান্তর তাপমাত্রা নিয়ন্ত্রণের দ্রুত প্রতিক্রিয়া সক্ষম করে।
প্রয়োগ
খাদ্য শিল্পঃ দুধের পাস্তুরাইজেশন দুধ এবং পানীয়ের পাস্তুরাইজেশন, ওয়াইন টেম্পারিং, বোতলজাত জল চিকিত্সা, সিআইপি (পরিষ্কার-অন-প্লেস) গরম, বিপরীত অস্মোসিস জল।
সামুদ্রিক অ্যাপ্লিকেশন : প্রধান বা সহায়ক ইঞ্জিন বা টারবাইনগুলির কেন্দ্রীয় শীতলকরণ, লুব্রিকেশন তেল শীতলকরণ, শীতল সিলিন্ডার, পিস্টন, ইনজেকশন ডোজগুলির জন্য সার্কুলার পানির পুনরায় শীতলকরণ,বাওডার তেল ঠান্ডা করা, কম্প্রেসার তেল এবং অন্যান্য লুব্রিকেন্টস, লুব্রিকেশন তেল এবং ভারী জ্বালানী তেল প্রিহিটিং, মিষ্টি জল উত্পাদন জন্য সমুদ্রের জল প্রিহিটিং, তাপ পুনরুদ্ধার,যাত্রীদের কেবিন এবং মালবাহী জায়গাগুলিতে এয়ার কন্ডিশনারের জন্য তাপ বিনিময়
অন্যান্যঃ টারবাইন তেল শীতল, রাসায়নিক শিল্প, দূরবর্তী তাপ, দূরবর্তী শীতল, সুইমিং পুল গরম, সৌর গরম,
দ্রুত ডেলিভারি।
উচ্চমানের
যুক্তিসঙ্গত দাম
গ্রাহক তৈরি
প্রযুক্তিগত নকশা এবং গ্রাহক সহায়তা
