বাওড হিট এক্সচেঞ্জার সরঞ্জাম কো, লিমিটেড

|
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Baode |
| সাক্ষ্যদান: | CCS/UL/CE |
| মডেল নম্বার: | বিএল 210 সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | USD 50-1000per Units |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
| ডেলিভারি সময়: | 14-18 কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 1000 ইউনিট |

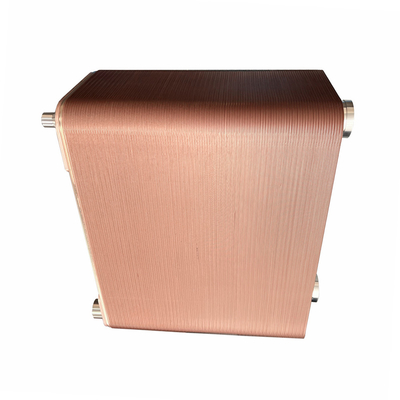

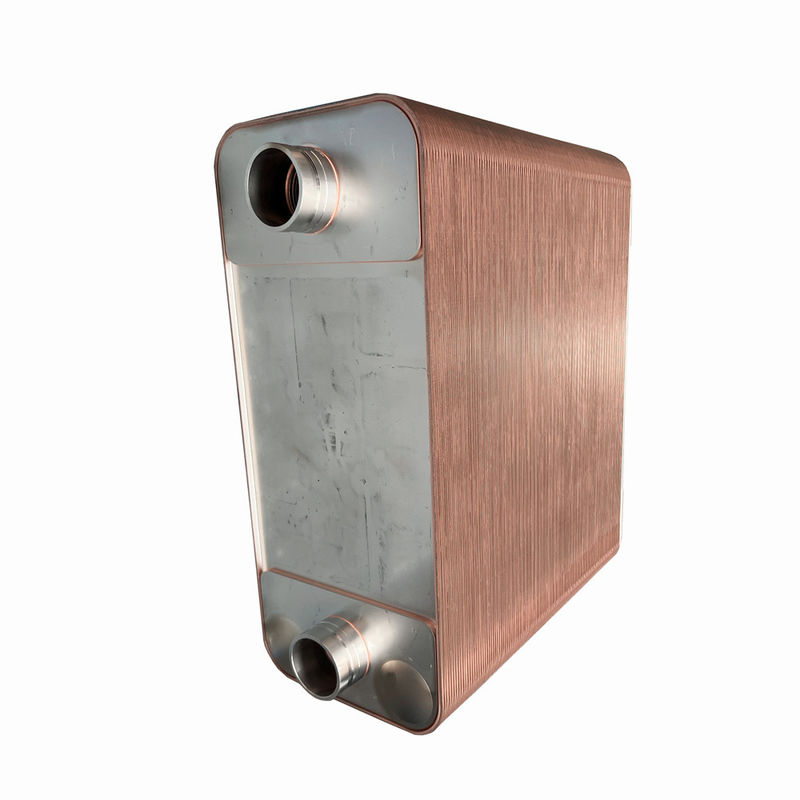

| পণ্যের নাম: | উচ্চ দক্ষতা ছোট স্টেইনলেস স্টীল লেজযুক্ত প্লেট তাপ এক্সচেঞ্জার তেল-জল কুলার কোল কনডেনসার সঙ্গে কুলিং | প্রধান আবেদন: | গাড়ির ইঞ্জিন তেল কুলার/হাইড্রোলিক তাপ এক্সচেঞ্জার |
|---|---|---|---|
| ব্রেজিং উপাদান: | তামা | তেল কুলার টাইপ: | তামা brazed প্লেট তাপ এক্সচেঞ্জার |
পণ্যের বর্ণনা
কাজের নীতি
ব্রেইজড প্লেট তাপ এক্সচেঞ্জারটি এমবসড কনকভ এবং কনভেক্স স্টেইনলেস স্টিল প্লেটগুলির একটি সিরিজ নিয়ে গঠিত; নীচের চিত্রটিতে দেখানো হয়েছে, দুটি সংলগ্ন প্লেটগুলি একটি চ্যানেল গঠনের জন্য 180 ° ঘোরানো হয়,এবং তারপর বিশুদ্ধ তামা বা নিকেল একটি ভ্যাকুয়াম brazing চুলা মধ্যে একটি brazing ভরাট ধাতু হিসাবে ব্যবহৃত হয় corrugated স্টেইনলেস স্টীল প্লেট তৈরি একটি প্লেট তাপ এক্সচেঞ্জার brazing জন্য. প্লেটগুলির মধ্যে একটি চ্যানেল গঠিত হয়, এবং কোণাগুলিতে কোণার গর্তগুলির বিতরণ দুটি মিডিয়াকে পরিবর্তে চ্যানেলের মধ্যে প্রবাহিত করে।একটি বড় সংখ্যা যোগাযোগ পয়েন্ট ভাল যান্ত্রিক শক্তি প্রদানযোগাযোগের পয়েন্ট এবং প্রান্তগুলি তামার ব্রেইজিং দ্বারা সিল করা হয় যাতে মিডিয়া এবং বাইরের বিশ্বের উভয় পক্ষের মধ্যে সম্পূর্ণ বিচ্ছিন্নতা নিশ্চিত করা যায়।
তাপ স্থানান্তর বৈশিষ্ট্য
1. কমপ্যাক্ট কাঠামো, ইনস্টল করা সহজ
2. হালকা ওজন, শুধুমাত্র শেল এবং টিউব তাপ এক্সচেঞ্জারের 20 ~ 30% এর সমান
3. দীর্ঘস্থায়ী, উচ্চ তাপমাত্রা এবং চাপ সহ্য করতে পারে
4. কম ফাউনিং সহগ, উচ্চ ঘূর্ণিঝড় ফাউনিং সহগ হ্রাস করে, যার ফলে পরিষ্কারের সংখ্যা হ্রাস পায়
5. উচ্চ তাপ স্থানান্তর দক্ষতা, কম জল খরচ
অ্যাপ্লিকেশন ক্ষেত্র
টেক্সটাইল কাগজ শিল্পঃ অপচয় গ্যাস এবং তরল বর্জ্য অপচয় তাপ ব্যবহার
রাসায়নিক শিল্পঃ গরম, শীতল, বাষ্পীভবন, ঘনীভবন প্রক্রিয়া
বিদ্যুৎ শিল্পঃ ট্রান্সফরমার তেল শীতল, টারবাইন তেল শীতল
ধাতুশিল্পঃ রোলিং মিল, ক্রমাগত কাস্টিং মেশিন, অক্সিজেন জেনারেটর তৈলাক্তকরণ তেল শীতল, সার্কুলার জল শীতল
আঞ্চলিক কেন্দ্রীয় গরমঃ বাষ্প জল গরম তাপ এক্সচেঞ্জার, মধ্যবর্তী তাপ এক্সচেঞ্জ স্টেশন হিটার, সেকেন্ডারি সিস্টেম ওয়াটার হিটার
রেফ্রিজারেশন এয়ার কন্ডিশনার এবং এইচভিএসি ইন্ডাস্ট্রি যেমন বাষ্পীভবন, কনডেন্সার, গ্যাস সুপারহিটার, তরল সাবকুলার, পুনরুদ্ধারকারী ইত্যাদি
| মডেল | বিএল২৬ |
| প্রস্থ, A [মিমি] | 111 |
| উচ্চতা, বি [মিমি] | 310 |
| দৈর্ঘ্য, E [মিমি] | ১০+২.৩৬n |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 50 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 250 |
| সর্বাধিক চাপ [এমপিএ] | 3 |
| সর্বাধিক প্রবাহের হার [M3/h] | 8.1 |
| ওজন [কেজি] | 1.3+0.12n |
মডেল
বিএল১
| মডেল | বিএল১৪ | বিএল২০ | বিএল২৬ | BL26C | BL50 | বিএল৯৫ |
| প্রস্থ, A [মিমি] | 78 | 76 | 111 | 124 | 111 | 191 |
| উচ্চতা, বি [মিমি] | 206 | 310 | 310 | 304 | 525 | 616 |
| দৈর্ঘ্য, E [মিমি] | 9+2.3n | 9+2.3n | ১০+২.৩৬n | ১৩+২.৪n | ১০+২.৩৫এন | ১১+২.৩৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 42 | 42 | 50 | 70 | 50 | 92 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 172 | 282 | 250 | 250 | 466 | 519 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 3 | ৩/৪।5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| ওজন [কেজি] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| মডেল | বিএল১২০ | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| প্রস্থ, A [মিমি] | 246 | 307 | 321 | 429 | 248 | 322 |
| উচ্চতা, বি [মিমি] | 528 | 696 | 738 | 1398 | 495 | 739 |
| দৈর্ঘ্য, E [মিমি] | ১৩+২.৩৬n | ১৩+২.৭৫এন | ১৩+২.৭n | 22+2.78n | ১০+২.১৫n | ১৩+২.৫৫এন |
| অনুভূমিক বন্দর দূরত্ব, C [মিমি] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| উল্লম্ব বন্দর দূরত্ব, D [মিমি] | 456 | 567 | 603 | 1190 | 405 | 631 |
| সর্বাধিক চাপ [এমপিএ] | 3 | 3 | 2.1 | 1.5 | ৩/৪।5 | ৩/৪।5 |
| সর্বাধিক প্রবাহের হার [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| ওজন [কেজি] | 7.২+০.৫২এন | 12.5+0.72n | ১৩+০.৭৫এন | 31.8+1.73n | 6.5+0.37n | ১৩+০.৭৮n |
